GRAVITATIONSWASSERWIRBELKRAFTANLAGEN

ZOTLÖTERER-TURBINE

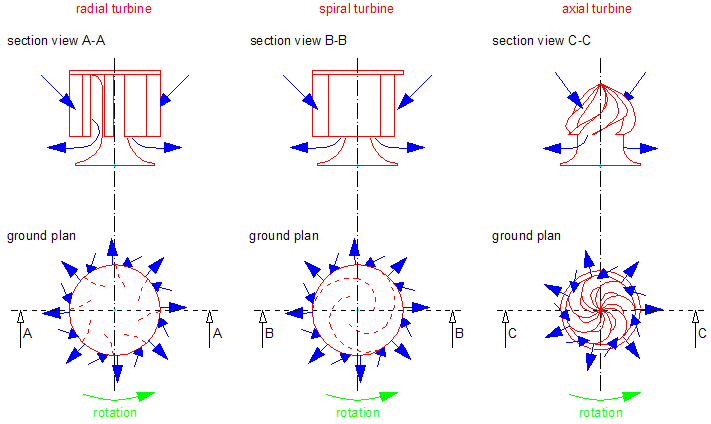

ist eine wirkungsgradoptimierte Turbine für Gravitations-Wasser-Wirbelkraftanlagen (GWVPPs):

Der Gravitationswasserwirbel einer GWVPP konzentriert die Rotationsenergie ohne Leitapparat oder Düsen selbständig auf die Zotlöterer-Turbine.  Damit ergibt sich für die Zotlöterer-Turbine ein vergleichsweise einfaches und überaus robustes Turbinenkonzept, dass bei sehr niedrigen Fallhöhen von nur 0,7 bis 2m einen beachtlichen Wirkungsgrad erzielt.

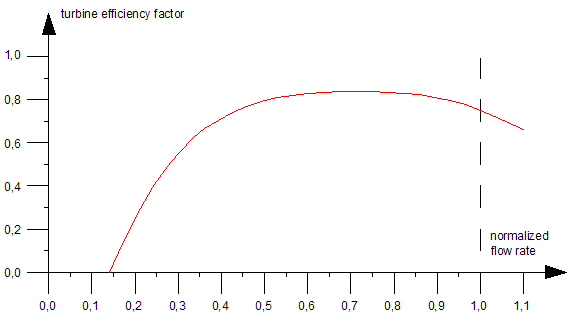

Der Wirkungsgradverlauf der Zotlöterer-Turbine bei konstanter Turbinendrehzahl in einer GWVPP ist vergleichbar mit dem Wirkungsgradverlauf herkömmlicher geregelter Turbinen. Der Gesamtwirkungsgrad einer GWVPP hängt von der Turbine, der Geometrie des Rotationsbeckens, dem Getriebe und dem Generator ab.

Die Nenndrehzahl der Zotlöterer-Turbine liegt je nach Größe der GWVPP zwischen 15 und 40rpm und damit deutlich unter jener herkömmlicher Turbinen vergleichbarer Leistung. Wegen der niedrigen Drehzahl der Zotlöterer-Turbine stellt eine GWVPP keine Gefahr für Fische dar.

Der Leistungsbereich reicht von 0,2 bis etwa 50kW. Wenn die Errichtungskosten keine Rolle spielen sind auch Gravitations-Wasser-Wirbelkraftanlage mit 1MW  Leistung oder größer realisierbar..

Besonders zu erwähnen ist das gutmütige Verhalten der Zotlöterer-Turbine bei einem plötzlichen Lastabwurf. Beim Lastabwurf sinkt die Durchflussmenge automatisch und unmittelbar, wodurch die Zotlöterer-Turbine samt elektrischem Generator im Gegensatz zu herkömmlichen Turbinen ohne Schaden zu nehmen auch längerer Zeit im Leerlauf betrieben werden kann bzw. ohne großen technische Aufwendung wieder an das Stromnetz geschalten werden kann.



Für Beratung, Planung und Projektdurchführung stehen wir Ihnen gerne zur Verfügung.
